光伏變壓器逆變器的作用是將太陽電池發出的直流電轉化為符合電網電能質量要求的交流電。它由電子元器件(IGBT、電容、電阻、電抗器、PCB等)、結構件(機柜、機箱等)和輔助材料組成，按具體的功能可劃分為：組串式光伏逆變器、集中式光伏逆變器、集散式光伏逆變器、微型光伏逆變器。光伏逆變器是光伏發電行業的核心，其與光伏產業的發展呈正相關的關系。

光伏產業的火熱，帶動了光伏變壓器逆變器需求的增長。不過，光伏逆變器是一個較大的分類，有著多種規格和型號，對其選型，也是一門復雜的學問。今天我們就來介紹一下光伏逆變器及其選型技巧。

光伏變壓器逆變器原理圖

根據輸出波形、運行方式、輸出交流電相數，功率流動方向，其有如下的劃分：

輸出波形：方波逆變器、階梯波逆變器、正弦波逆變器；

運行方式：離網逆變器、并網逆變器；

輸出交流電相數：單相逆變器，三相逆變器；

功率流動方向：單向逆變器，雙向逆變器。

逆變器的基本電路構成如圖所示，主要由輸入電路、輸出電路、主逆變開關電路(主逆變電路)、控制電路、輔助電路和保護電路等構成。

光伏逆變器電路圖

決定光伏變壓器選型的因數，有輸出電壓、負載功率因數、額定輸出電流、額定輸出容量、額定輸出效率、過載能力等技術參數。此外還有使用環境條件、電磁干擾和噪聲要求、保護措施安全性能要求等其他要求。具體地可以參考如下幾點：

1. 額定輸出容量：

其表示逆變器向負載供電的能力。應首先考慮具有足夠的額定容量，以滿足最大負荷下設備對電功率的要求，以及系統的擴容及一些臨時負載的接入。

雷郎電器光伏逆變器

2. 輸出電壓的調整性能

輸出電壓的調整性能表示逆變器輸出電壓的穩壓能力。一般逆變器給出電壓調整率和負載調整率。

電壓調整率：逆變器的輸入直流電壓在允許波動范圍內該逆變器輸出電壓的偏差(%)，應≤3%；

負載調整率：高性能的逆變器應同時給出當負載由0向100%變化時，該逆變器輸出電壓的偏差(%)，應≤6%。

離網型光伏發電系統以蓄電池為儲能設備，蓄電池端電壓的變化可達標稱電壓的30%左右。因此為了保證光伏發電系統以穩定的交流電壓供電，必須要求逆變器具有很好的調壓性能。

雷郎電器光伏逆變器

3. 整機效率

整機效率表示逆變器自身功率損耗的大小。容量較大的逆變器還要給出滿負荷工作和低負荷工作下的效率值。一般kW級以下的逆變器的效率應為80%～85%；10kW級的效率應為85%～90%；更大功率的效率必須在90%～95%以上。

光伏發電系統專用逆變器在設計中應特別注意減少自身功率損耗，提高整機效率。這是因?yàn)?0kW級的通用型逆變器實際效率只有70%～80%，將其用于光伏發電系統時將帶來總發電量20%～30%的電能損耗。所以，當戶用系統不用電時，應當將逆變器關斷以減少不用電時的損耗。

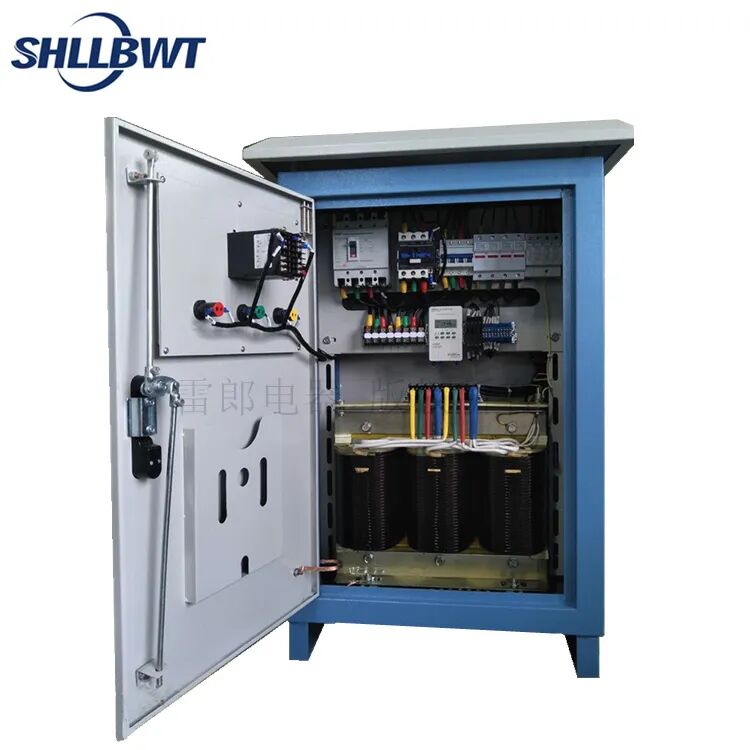

雷郎電器大型帶殼光伏逆變器

4. 保護功能

逆變器應具有過電壓、過電流及短路自動保護，過熱保護功能，斷路、缺相保護等功能。

5. 啟動性能

逆變器應保持在額定負載下可靠啟動。高性能的逆變器可以做到連續多次滿負荷啟動而不損壞功率開關器件及其它電路。小型逆變器為了自身安全，有時采用軟啟動或限流啟動措施或電路。

雷郎電器小型帶殼光伏逆變器

以上便是光伏逆變變壓器的選型技巧。光伏逆變變壓器的質量好壞，關系到電能生產工作，這里建議選擇正規可靠有實力的供應商，才能保證其產品質量的穩定性。
