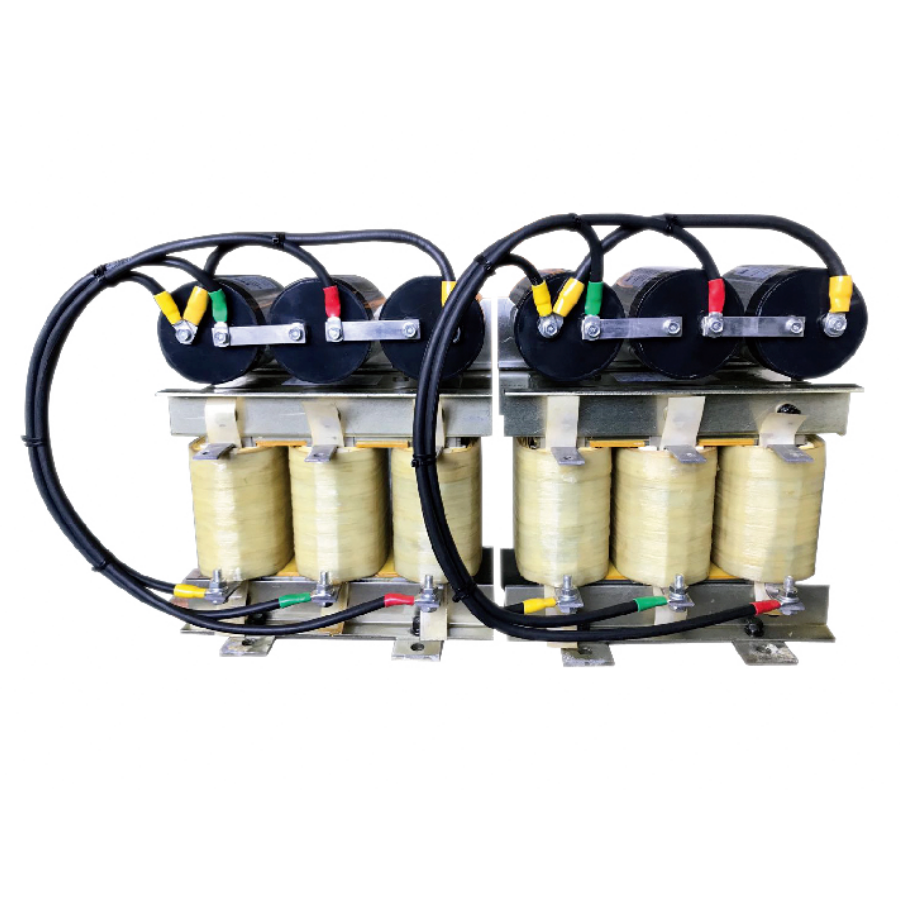

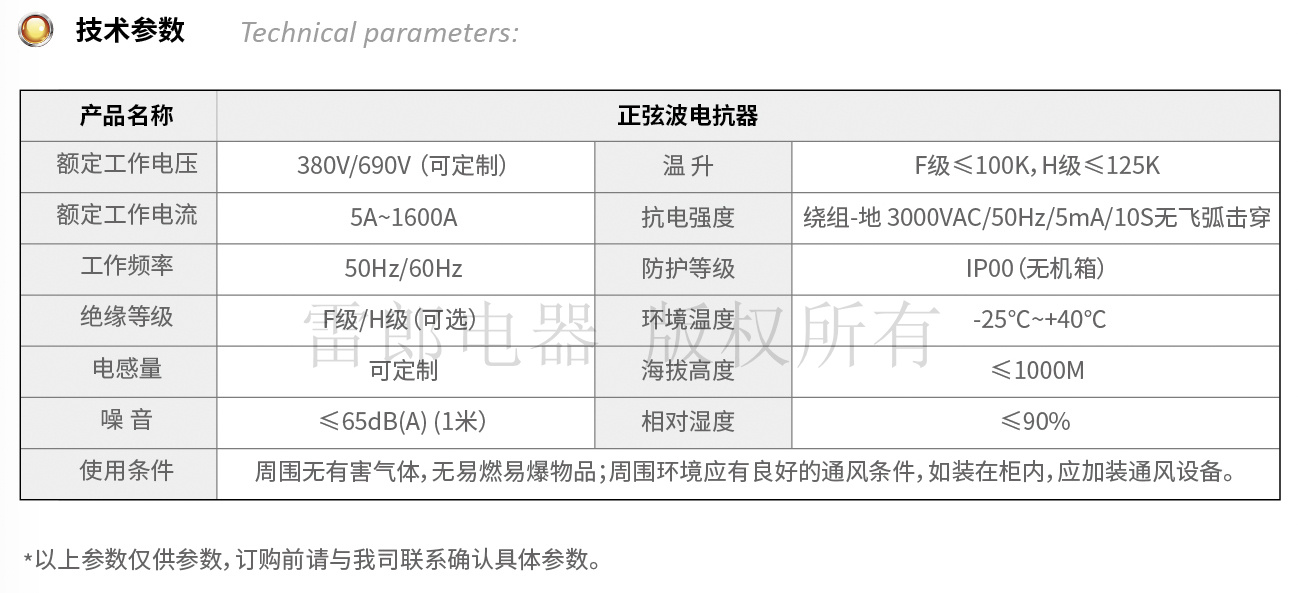

正弦波電抗器的作用是將變頻輸出的PWM波轉換成正弦波。在電機電壓為50Hz時，使用正弦波濾波器其畸變系數約為5%(部分品牌的變頻器應用后，畸變率會大于此數據)。

其主要的功能包括兩個方面:

1、調整變頻器輸出的波形。變頻器輸出的波形為PWM波，是介于方波和正弦波之間的波形，加上正弦波濾波器之后，會把PWM波改造成比較像正弦波的波形

2、實現變頻器的遠距離傳輸。一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器:對于進口變頻器來講，一般情況下，距離超過100米，就要加。這個距離，指的是連線的長度。由于正弦波濾波器的價格比較高，一般情況下，如無特殊要求，加個變頻器專用濾波器就夠了。關于DV/DT濾波器，其實，就是變頻器專用濾波器，只有專業廠家生產的變頻器專用濾波器，才具有DV/DT抑制功能的。而DVIDT，就是指的電壓變化率，是衡量電壓突變的一個指數

選擇及使用正弦波濾波器的注意事項

1.使用正弦波濾波器后，變頻器的負載能力將低于系統額定的數值。
2.正弦波濾波器會使經過濾波后的電壓產生一定比例的壓降。在基波頻率50H2時，壓降約為10%。其比例與基波頻率的變化成正比。
3.浦波器在將PWM波演波為正孩波過程中會除大量高次諧波成分，因此導致清波器在空載時變頻器會有約占變頻器額定輸出電流5%~7.5%的空載電流(380V 50HZ條件下。此電流與基波頻率及變頻器輸出電壓成正比)。
4.使用正弦波濾波器后的可接導線長度參見產品說明書
5.濾波器在使用時應保證良好通風
