詳解！變壓器端子排

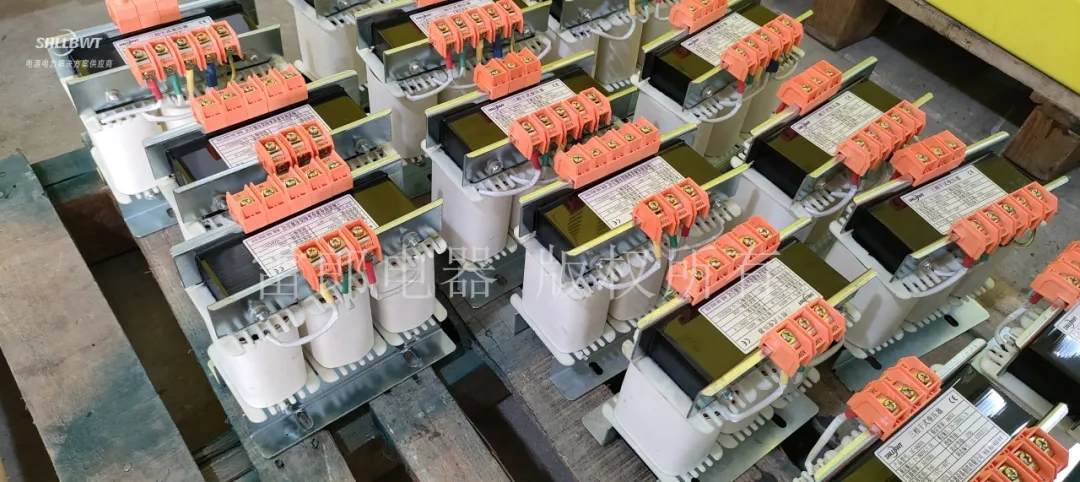

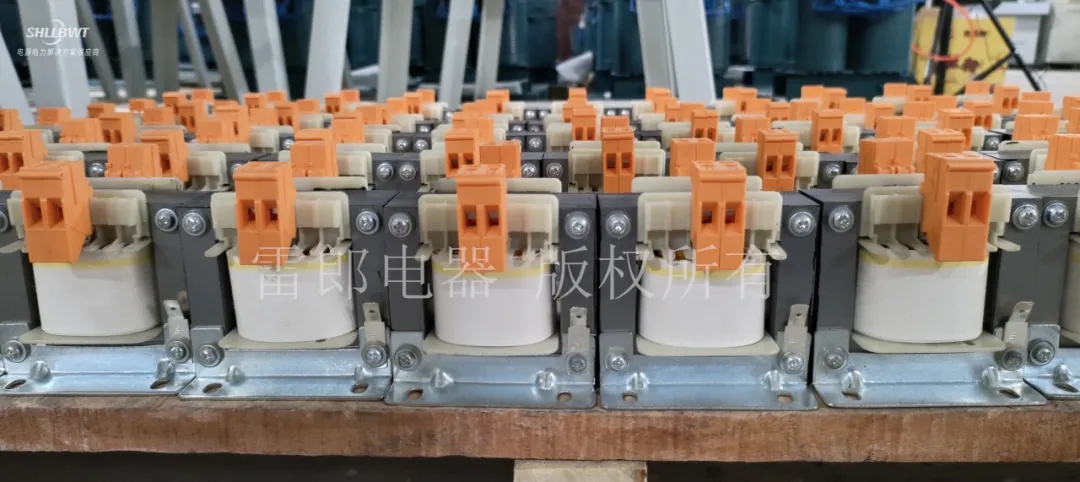

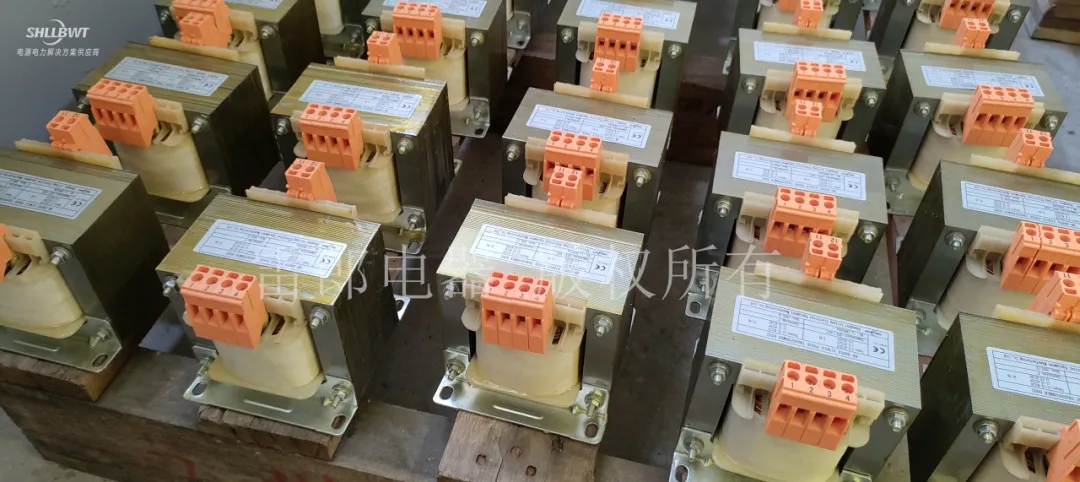

變壓器端子排是變壓器連接導線的部分，其主要構成部分是一段封在絕緣塑料里面的金屬片，兩端都有孔可以插入導線，有螺絲用于緊固或者松開。
可通過端子排，方便快速的將導線與電氣設備進行連接，其具備一定的壓接面積，保證其可靠接觸，也確保了具有足夠的通過電流。
因使用場景的不同，端子排的種類也不相同。其常見地材料有：銅鍍鋅、銅鍍銀、銅、鋁、鐵等。它們都起到了以下的作用：
1.美觀與規范：使用端子排把控制線路的箱內部分和箱外部分分開，控制線路，這樣顯得美觀整齊且規范。
2.方便安裝：對應的線號接到對應的端子排地方，方便快速
3.方便維修：可以直接用電表測量端子排上對應的界限端子有無電壓快速找出故障，主要可以通過端子號上的數字接到控制回路中相應的接點。
4.方便遠程遙控：直接從端子排上接線，所以不需要對原來的控制回路進行更改
端子排接線規范
在端子排的接線中，我們需要按照規范操作進行，其需按做到《電氣裝置安裝工程旋轉電機施工及驗收規范》，符合以下要求
1.端子排應無損壞，固定牢固，絕緣良好。
2.端子應有序號，端子排應便于更換且接線方便：離地高度大于350mm.
3.回路電壓超過400V者，端子板應有足夠的絕緣并涂以紅色標志。
4.強、弱電端子宜分開布置：當有困難時，應有明顯標志并設空端子隔開或設加強絕緣的隔板。
5.正、負電源之間以及經常帶電的正電源與合閘或跳閘回路之間宜以一個空端子隔開。
6.電流回路應經過試驗端子，其他需斷開的回路宜經特殊端子或試驗端子，試驗端子應接觸良好。
7.潮濕環境宜采用防潮端子。
8.接線端子應與導線截面匹配，不應用小端子配大截面導線。
