機床變壓器是基于電磁感應原理制作的精密電氣設備，其涉及到多種制造工序，有著嚴格的設計標準。本文介紹的重心，將放在于它的制作工藝上，帶你探討如何在設計制造過程中，通過提高產品制造工藝水平的方式，提高機床變壓器產品質量。

制造變壓器的工藝，包括：設計、繞線、鐵心制作、絕緣和組裝這方面。

1. 設計：制造變壓器的第一步，便是開展設計工作。根據變壓器不同地性能和用途，確定其額定電壓、額定電流、匝數比、頻率以及制造所需材料，保障其運行效率。

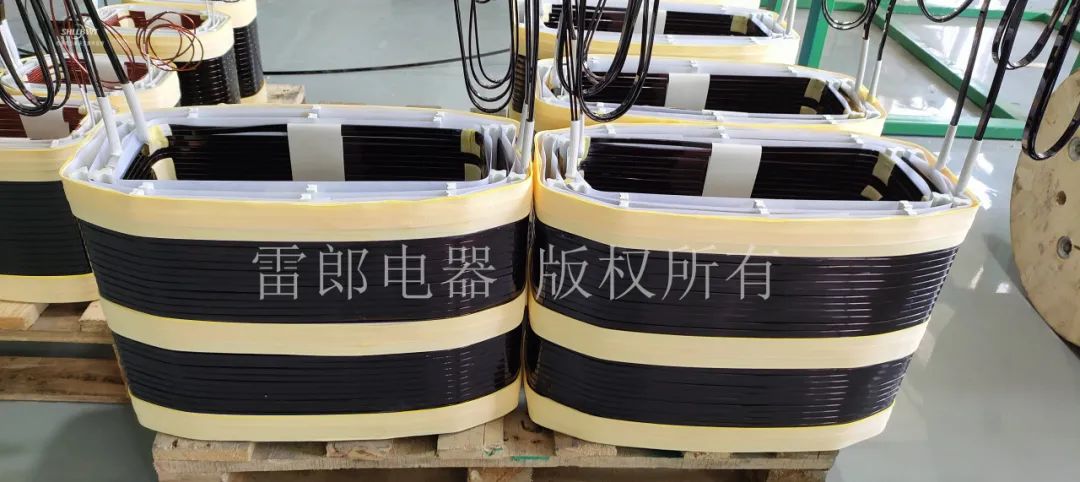

2. 繞線：變壓器的繞組是由銅線繞制而成。在這項工藝中，需要保證其匝數和線圈位置的精確性。繞線過程通常是采用半自動/全自動機器，參考設計師提供的設計圖紙進行。

其驗收標準為：繞組內外徑、尺寸符合設計要求，繞組無變形、傾斜、位移、幅向?qū)Ь€無彈出，各部分墊塊無位移、松動，排列整齊，導線接頭無脫焊。

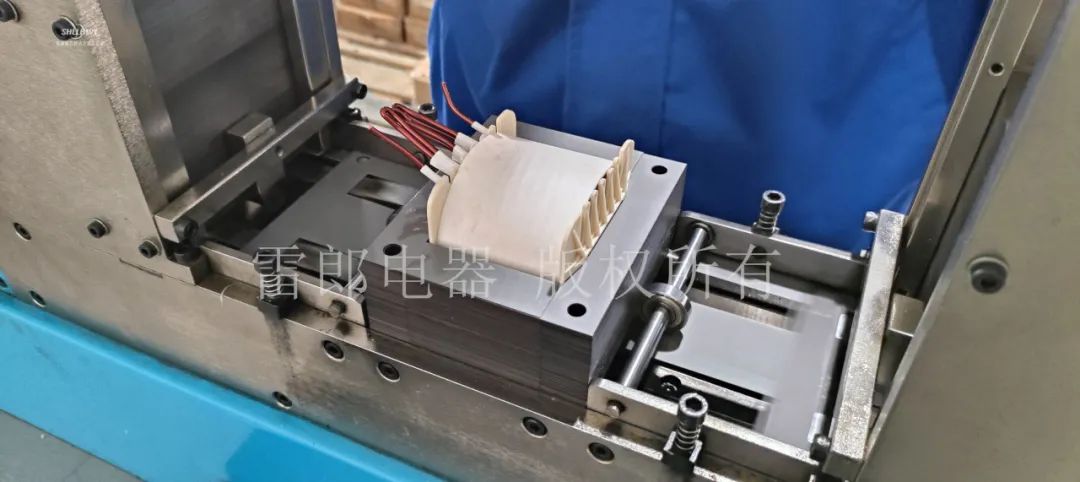

3. 鐵心制作：除繞組外，變壓器的鐵心也是其重要組成部分。變壓器鐵心是由硅鋼片堆疊而成，通過內部傳導磁場工作。

在鐵心的選型中，需要考慮到的是：硅鋼片的單位損耗、磁感強度、工藝、材料厚度均勻性；在實際地生產制造中，則需要考慮到加工尺寸參數的精度，寬度誤差、直線度、剪切白邊、收卷端面的平整度，疊片過程中的窗高誤差、窗寬誤差、對角線、鐵芯上下、窗寬誤差、對角線和鐵芯中心線之間的誤差等。

4. 絕緣：絕緣是確保變壓器安全運行的步驟，也在很大程度上決定變壓器的實際使用壽命，在線圈與線圈之間，線圈與鐵心之間加入絕緣材料，防止電弧放電。絕緣材料有：絕緣橡膠、絕緣紙、紙筒和圍屏，撐條，墊塊，端圈，腳環，可以抵抗高電壓和高溫。

要得到一個設計比較合理，成本比較節省，安全可靠性滿足要求的絕緣結構，必須運用電場分析、漏磁場分析、溫度場分析、電動力分析等各種“場”論分析軟件對絕緣結構進行分析和優化，并得出最小安全裕度的絕緣距離及最節省的絕緣布置。

5. 組裝：制造的最后一步，就是組裝。將變壓器的各個組件正確地安裝與變壓器外殼內，即可完成變壓器的制造。組裝過程需要高度的精確度，以確保變壓器的性能和安全性。

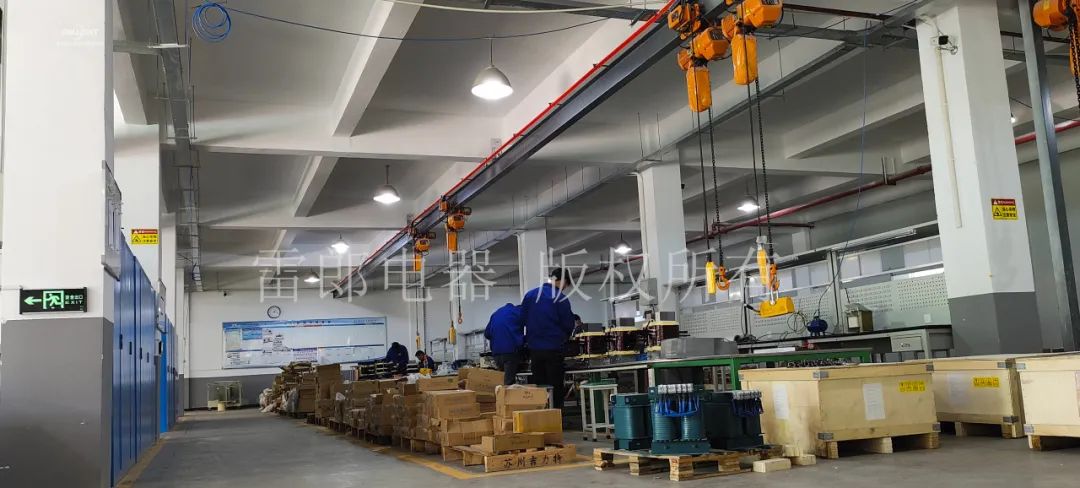

本文的所有配圖，均取自于上海雷郎電器工廠實拍?？梢钥吹剑覀兝桌呻娖鲗?duì)于變壓器生產品質有著嚴格的要求，按照工藝標準進行生產，具有做工優良、效能穩定、綠色高效等諸多優勢。如果有進一步合作意愿，歡迎前來實地探廠考察！
