在之前的文章中，我們介紹了機床變壓器的不同種接法。今天我們詳細地介紹一下這幾種接線的區別和原理。

機床變壓器有3種連接方式：星型、三角形和曲折形聯結，他們分別用字母Y、D、Z表示。其中，為了區分高壓側和低壓側，高壓側使用大寫字母Y、D、Z，低壓側使用小寫字母y、d、z表示。n表示為中心點，如果有中性點引出，即用YN、DN、yn、dn表示。

1. Y聯結：在高壓繞柱使用星形接線比較經濟。星形接線繞組電壓為線電壓的1/√3，繞組電流等于線電流，從而可以降低制造成本。星形接法的中性點引出線還可以用來直接接地，或經消弧線圈接地，如果不接地也可接避雷器，防止操作過電壓和雷電過電壓。不過，也要注意：星形接線沒有三次諧波電流的循環回路。

2.D聯結：三角形接線對電壓低、電流大的變壓器低壓繞組而言最經濟。三角形接線中，各相繞組中的電流僅為引出線電流的1/√3，可以產生平抑零序磁通和三次諧波的反磁通，避免變壓器的感應電動勢發生畸變。

3.Z聯結：Z聯結具有Y聯結的優點，但匝數要比Y形聯結多15.5%，制作成本較大。其零序阻抗較小，能減小中性點位移。適合作為制造接地變壓器、帶三相不平衡負荷的中小容量變壓器低壓繞組使用，對防雷擊和過電壓也有著一定的抑制作用。

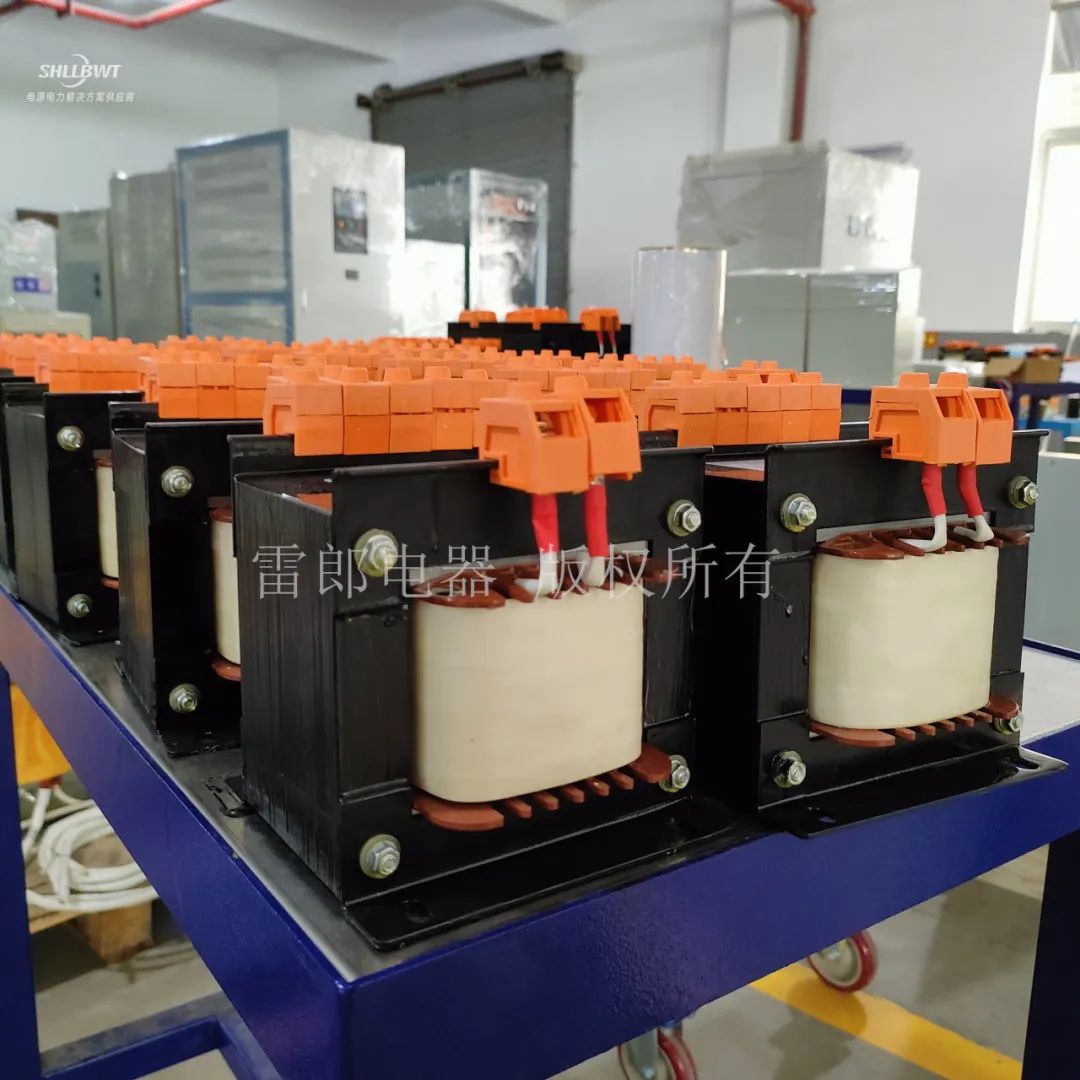

圖：雷郎電器
