機床變壓器是指用于機床或機械設備的一種電能轉換裝置。它主要功能是作為機床和機械設備一般電壓的控制電源和局部照明及指示燈的電源；或是可作機床或機械設備中一般電路的控制電路，局部照明及指示燈的電源之用。

機床變壓器是種成熟穩定的電源，如果是有相關機構出具的合格報告的機床變壓器產品，其能滿足于在機床的上的長時間使用，且具有穩定性高、免維護等優點。對于使用機床的用戶而言，機床變壓器的選型就在于其容量的選擇。

這里，我們來分享一下，機床變壓器的容量，是如何計算的。

機床變壓器容量計算公式：

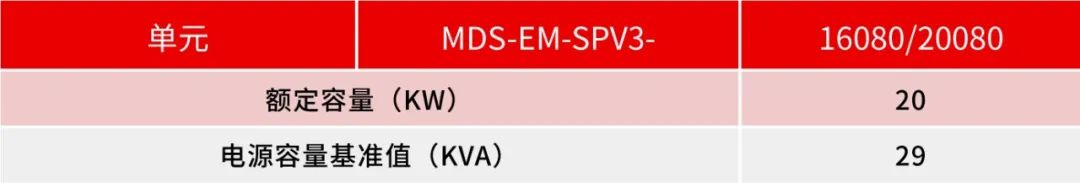

1、機床電源容量（KVA）=（主軸和伺服電機的電源額定容量(kW) /驅動器的額定容量）×驅動器的電源容量基準值

2、主軸和伺服電機的電源額定容量= (主軸額定輸出容量)＋0.3Σ(伺服電機額定輸出容量)

3、主軸額定輸出容量=主軸電機額定輸出×驅動單元的電機輸出系數γ

4、主軸電機額定輸出=MAX(連續額定輸出，短時間額定輸出×短時間額定輸出系數α，%ED額定輸出×%ED額定輸出系數β）

備注：取他們之中的最大值；驅動單元的電機輸出系數γ，可在電機說明書上查閱得到

舉例說明：

以常規配置VMC-850機型為例

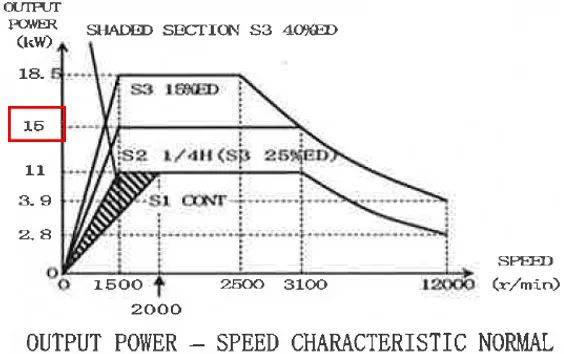

根據主軸電機輸出曲線圖選擇最大的額定輸出

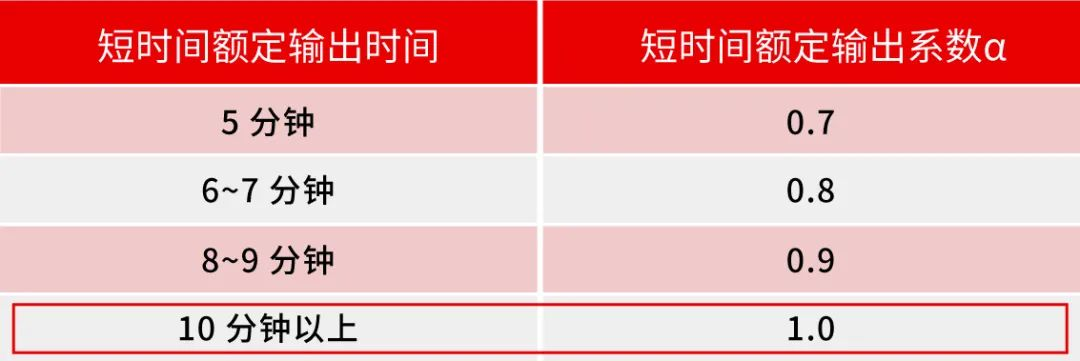

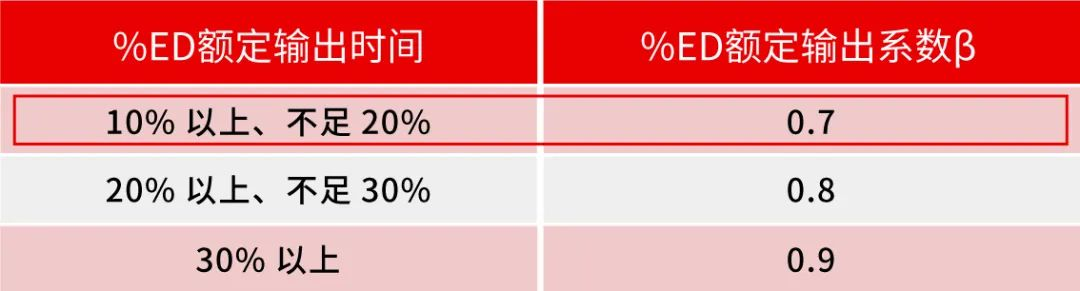

根據曲線的值選取輸出系數α，輸出系數β



主軸額定輸出為：MAX（11，15x1，18.5x0.7）=15

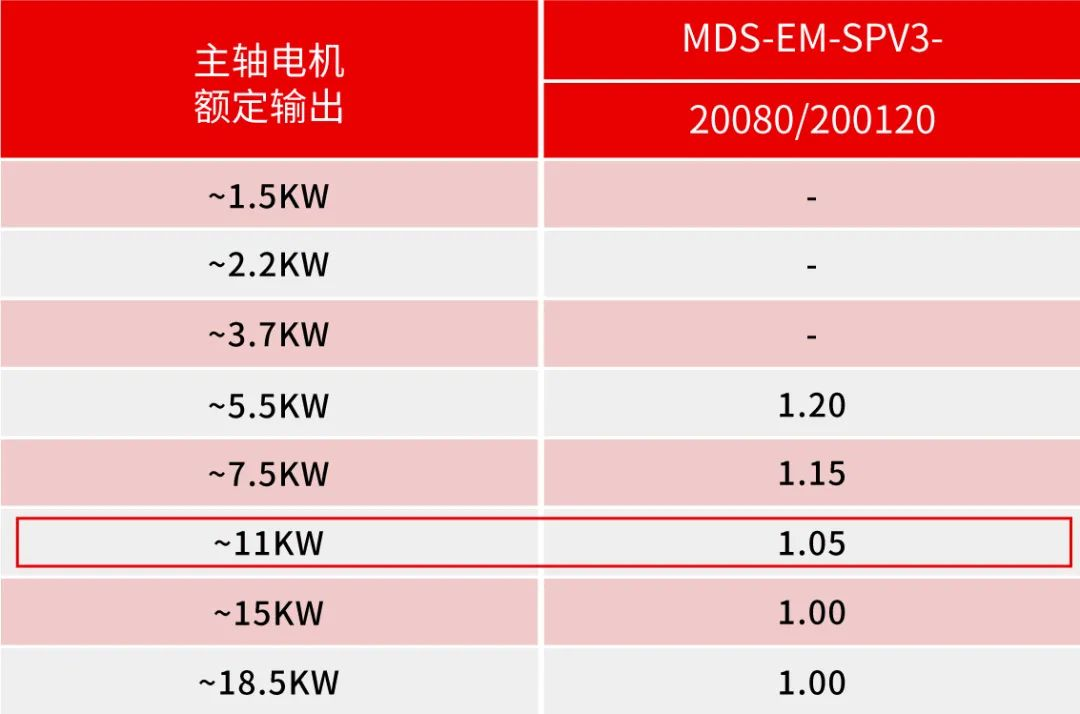

根據電機說明書查閱，驅動單元的電機輸出系數γ為1.05



即可算出：主軸額定輸出容量為：15 x 1.05 = 15.75（kw）



電源額定容量為：15.75 + 0.3 x（2+2+3）= 17.85（kw）



機床電源容量為：（17.85/20）x 29 = 25.88（KVA）



根據以上計算結果，變壓器的容量應≥25.88KVA，因機床上還有其它用電設備，故機床應選用30KVA的變壓器。



當然，這也只是個學習的案例，在實際生產生活中，對于變壓器容量的計算，還得有雙方的技術工程師進行溝通交流，才能選擇出最適合的機床變壓器。

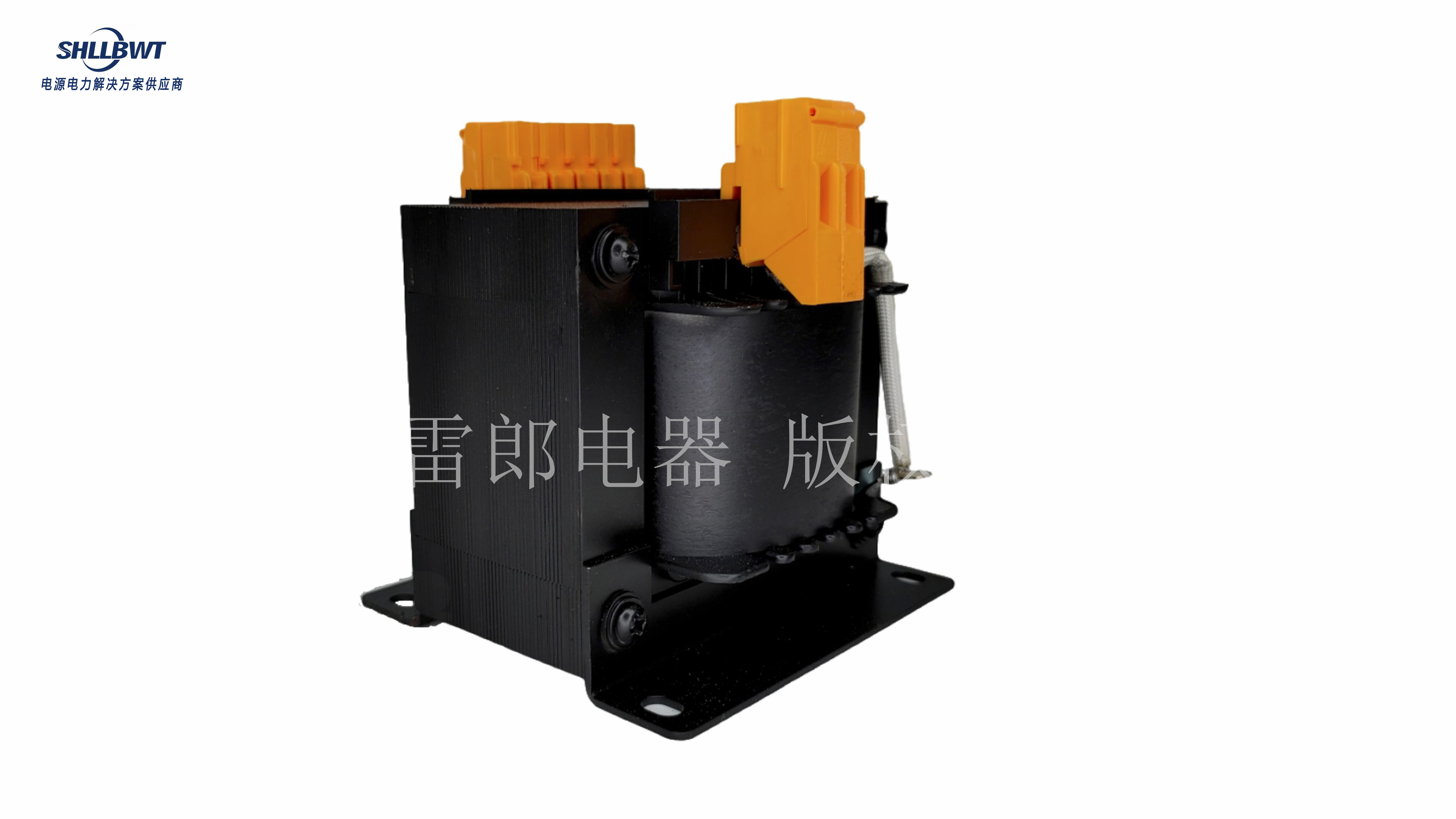

雷郎電器JBK控制變壓器
