接地電阻是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻。它體現電氣裝置與"地"接觸的良好程度和反映接地網的規模。接地的主要作用是防止設備遭雷擊和保護行人安全，所以接地電阻是否合標，是電氣安全中的指標之一。

一般來說，接地電阻應該越小越好,根據設備的不同要求，標準為4--10歐姆，最高不能大于10歐姆，4歐姆以下更好，可是一般很難做到。

影響接地電阻的因素很多:接地極的大小(長度、粗細)、形狀、數量、埋設深度、周圍地理環境(如平地、溝渠、坡地是不同的)、土壤濕度、質地等等。為了保證設備的良好接地，利用儀表對接地電阻進行測量是必不可少的。這里，我們介紹一下四種常見的接地電阻的測量方法。

接地電阻測量方法

1.兩線法

已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。假如已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。

其接線方式為：E+ES接到被測地，H+S接到已知地。 　

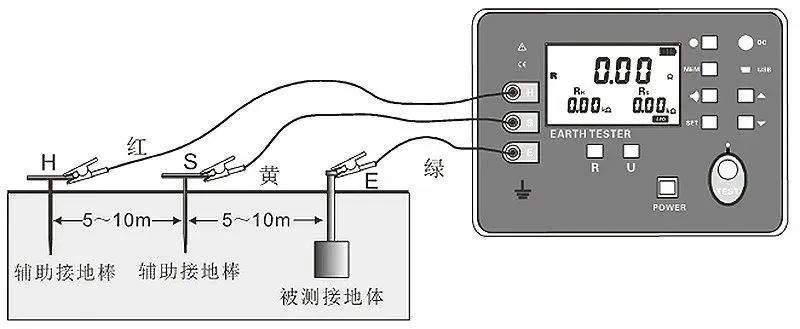

2.三線法

在輔助地和被測地之間加上電流，測量被測地和探測電極間的電壓降，要注意的是其測量結果包括測量電纜本身的電阻。

其接線方式為：E+ES接到被測地，H+S接到已知地。需要一個輔助地和一個探測電極，各個接地電極間的間隔不小于20米。 　　　

3.四線法

四線法方式與三線法相同，主要目的是在低接地電阻測量和消除測量電纜電阻對測量結果的影響。測量時E和ES必須單獨直接連接到被測地。

4.單鉗法

使用電流鉗監測被測接地點上的電流，值得注意的是該方法不能斷開接地連接防止發生危險。

5.雙鉗法

將兩鉗卡在接地導體上，兩鉗間的間隔要大于0.25米。需要多點進行接地，測量單個接地電阻。

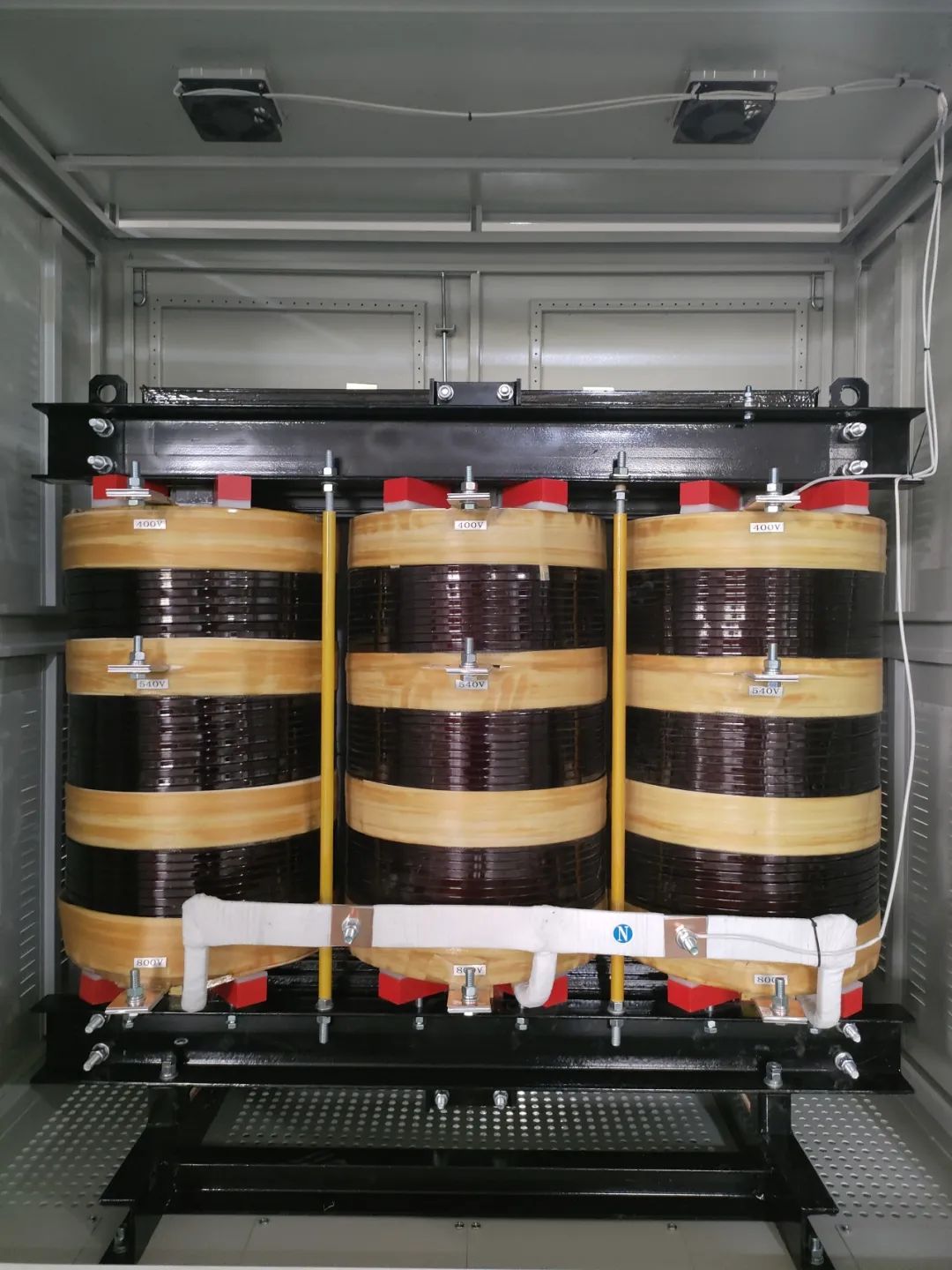

雷郎電器：光伏變壓器
