在變壓器工作中，鐵心和零件都處于強電場。如果不進行接地，會因靜電感應的作用，在變壓器和金屬結構上出現懸浮電位，導致零件損壞。所以，鐵心是需要接地操作。

同時我們也要注意到鐵心是變壓器的磁路通道，如果有超過一點以上的接地，那么會在接地點之間形成回路通道。當變壓器通電工作時，主磁通穿過這個閉合回路并形成環流，會導致鐵心局部過熱，甚至?xí)龤Р考?/p>

變壓器鐵心接地注意事項

在變壓器接地過程中，需要注意以下這幾點事項

1. 鐵心只允許一點接地，接地各部件間只允許單線連接；

2.接地片應具備一定的強度和截面積，一般采用0.3mm×20mm、0.3mm×30mm或0.3mm×40mmr的鍍錫紫銅片制成。接地片插入鐵芯的深度對配電變壓器不小于30mm，主變壓器不小于70mm，而大型變壓器則要示達到期140mm；

3.接地片應靠近夾件，不得與鐵軛的端面相碰，以防止鐵軛的硅鋼片短路；

4.器身的其它金屬附件均應接地；

5鐵芯接點一般應設置在低壓側，小型低壓的一般不接地，1000V以上的都要求按工藝接地。

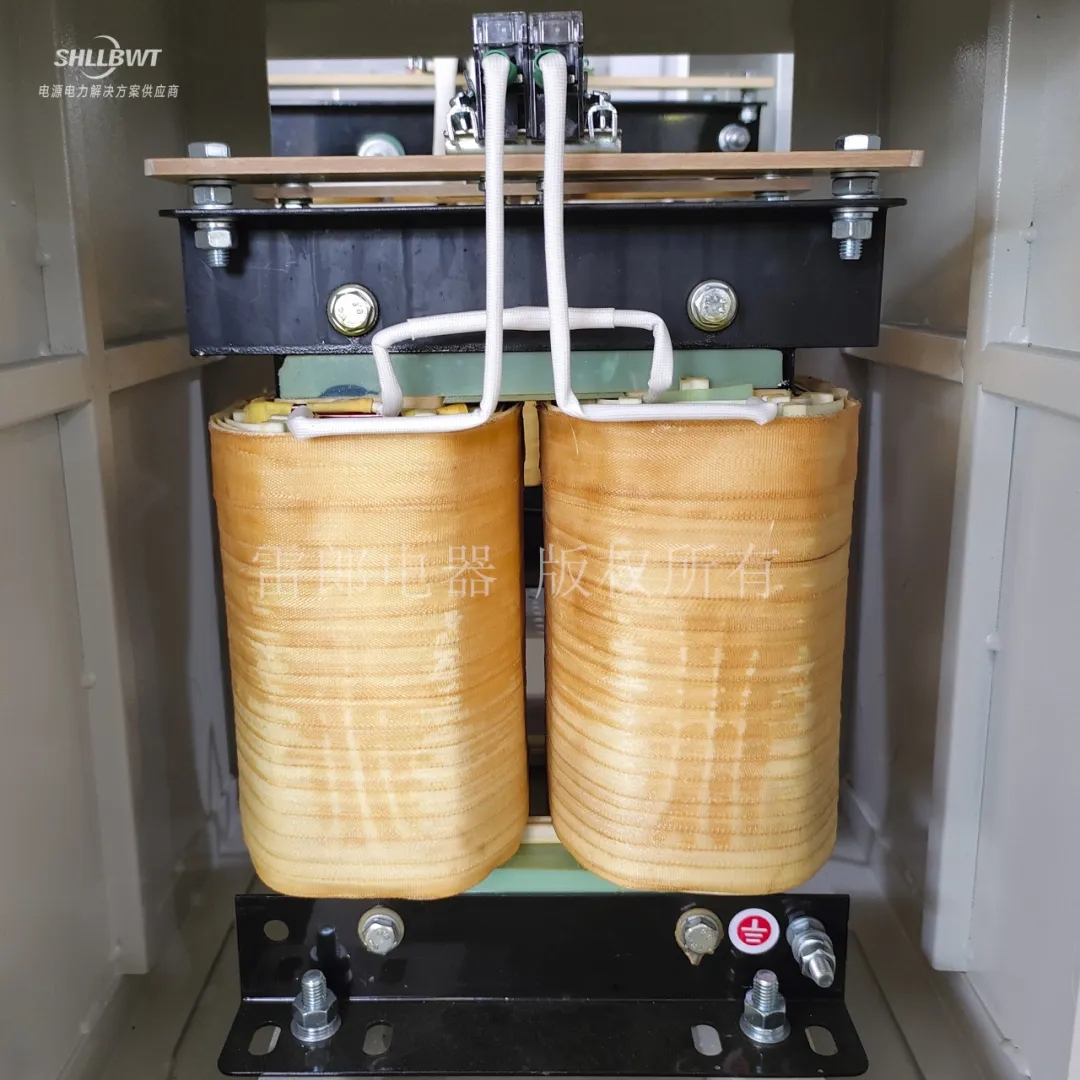

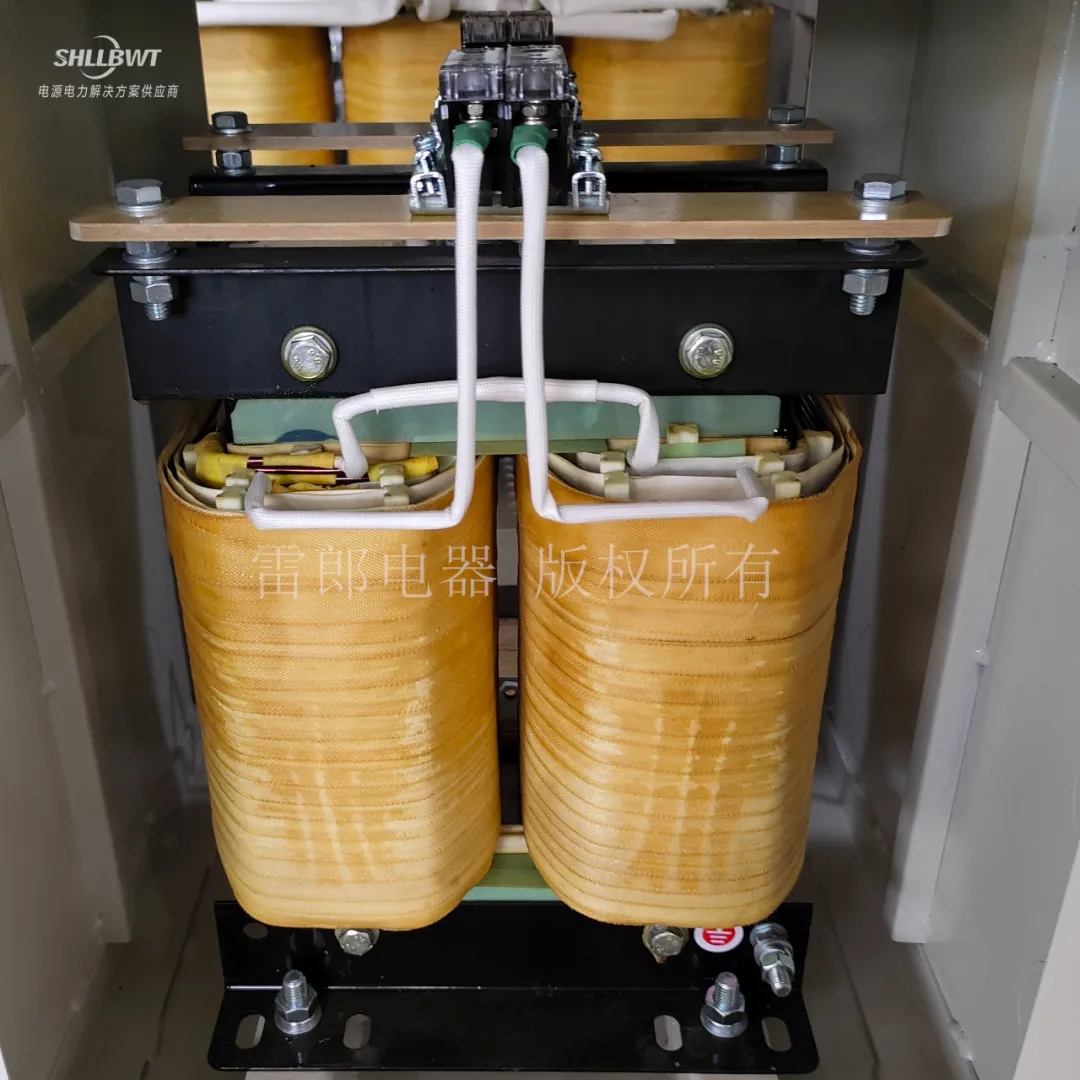

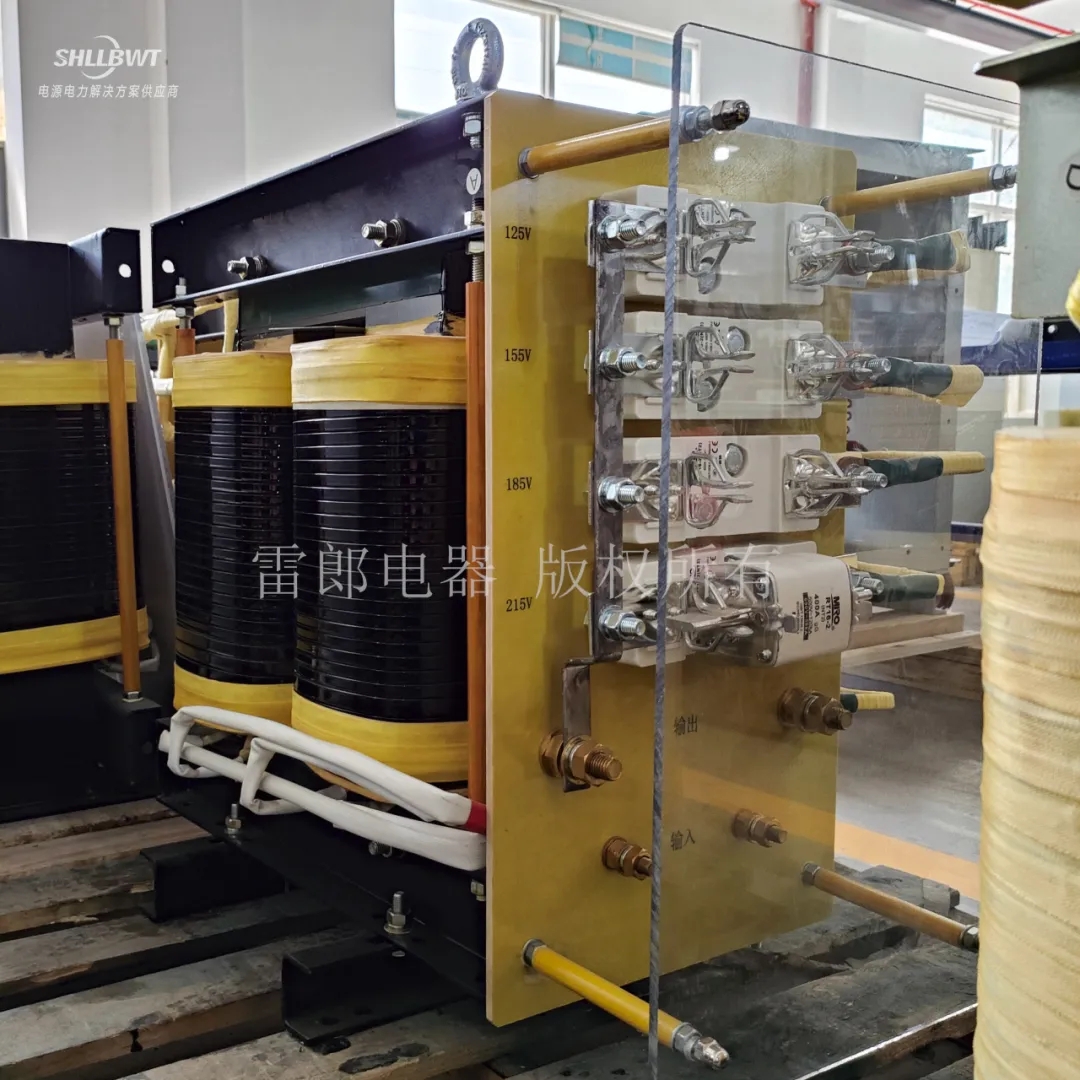

圖：雷郎電器
